مطلبی كه در ادامه قرار گرفته است جهت محاسبه ابعاد كانال در كاربری های مختلف استفاده می شود.جهت دانلود بر روی لینك زیر كلیك كنید.
(حجم فایل 1.52 MB )
تاسیسات مکانیکی ساختمان
همه چیز درباره تاسیسات
نحوه محاسبه ابعاد كانال
شنبه 9 اردیبهشت 1391
نوع مطلب :سیستم های کانال کشی، سیستم های سرمایش، محاسبات بار برودتی، سیستم های گرمایش، محاسبات بار حرارتی،
- نظرات ()
- برچسب ها: کانال کشی، انواع کانال، دریچه ها، دریچه های دیواری، دریچه های سقفی، محاسبه کانال هوا، محاسبه ابعاد کانال، سرعت جریان هوا، ضریب افت فشار، روش سرعتی، محاسبه دبی هوا، دبی هوای حامل بار گرمایی، نمودار محاسبه قطر کانال مدور، روش افت فشار ثابت، کانال چهار گوش، نمودار تبدبل قطر کانال مدور به کانال چهارگوش، نسبت ظرافت، محاسبه و انتخاب فن، ارتفاع فشار استاتیک فن، انشعاب گیری (Take Off )، ضریب سیرکولاسیون،
مساحت مورد نیاز هر فرد
شنبه 2 اردیبهشت 1391
نوع مطلب :محاسبات بار برودتی، محاسبات بار حرارتی،
از جدول زیر كه بصورت فایل Pdf است می توانید مساحت مورد نیاز هر فرد را در كاربری های مختلف جهت محاسبات بار حرارتی و برودتی بدست آورید
.jpg?n=9219)
( دانلود فایل)
نمودار فشار - دمای آمونیاك
سه شنبه 29 فروردین 1391
نوع مطلب :سیستم های سرمایش، سیستم های تهویه مطبوع،

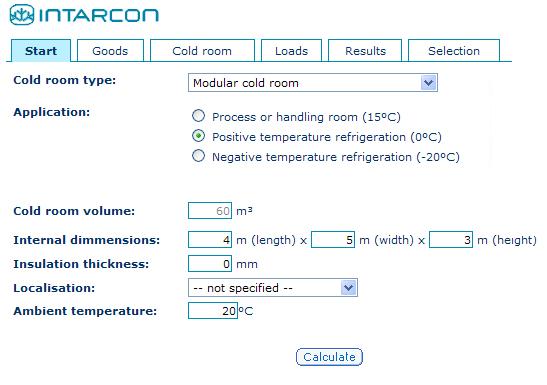

محاسبه آنلاین بار برودتی
یکشنبه 30 بهمن 1390
با استفاده از لینك زیر می توانید به راحتی بار برودتی هر نوع فضایی را بدست آورید.

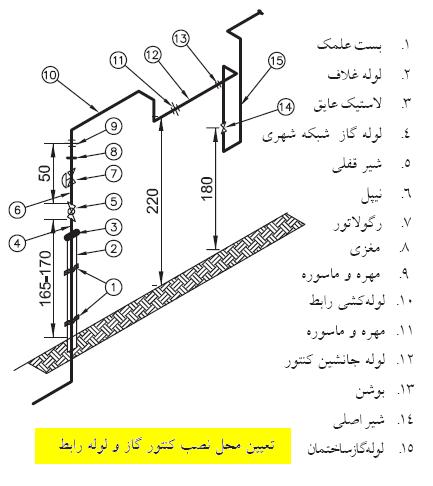

تعیین محل نصب كنتور گاز
یکشنبه 30 بهمن 1390
نوع مطلب :سیستم های گازرسانی،
- نظرات ()
- برچسب ها: تعیین محل نصب كنتور گاز، كنتور گاز، تعییم محل كنتور گاز،
جزئیات چاه جذبی و پمپ تخلیه فاضلاب
سه شنبه 20 دی 1390
نوع مطلب :سیستم های فاضلاب،
- نظرات ()
- برچسب ها: دیتیل فاضلاب، دیتیل چاه جذبی،
شبیه سازی سیستم رایج در ایران در نرم افزار كریر
یکشنبه 29 آبان 1390
تعریف سیستم های موجود در ایران مانند رادیاتور ، كولر آبی و.. در نرم افزار محاسباتی HAP (كریر) یكی از دغدغه های مهندسین طراح تاسیسات مكانیكی می باشد به همین منظور فایل زیر را كه چگونگی وارد نمودن این سیستم ها در نرم افزار مشخص می كند قرار داده ام ، امید كه مورد توجه واقع شود.
فایل دانلود(700 KB )
حجم آب موجود در دستگاه های مختلف
سه شنبه 12 مهر 1390
نوع مطلب :محاسبات بار حرارتی،
حجم آب موجود در دستگاه های مختلف
|
حجم آب موجود در دستگاه های مختلف | |
|
رادیاتورهای فولادی و چدنی پره ای |
5 لیتر به ازای هر مترمربع سطح حرارتی رادیاتور |
|
فن كویل |
0.4 لیتر به ازای هر 1000 فوت مكعب در دقیقه هوادهی |
|
كویل حرارتی و برودتی 8 ردیفه |
3 تا 4 لیتر به ازای هر فوت مربع از سطح كویل |
|
كویل حرارتی و برودتی 6 ردیفه |
5/2 تا 3 لیتر به ازای هر فوت مربع از سطح كویل |
|
كویل حرارتی و برودتی 4 ردیفه |
2 تا 5/2 لیتر به ازای هر فوت مربع از سطح كویل |
|
كویل حرارتی و برودتی 2 ردیفه |
1 تا 5/1 لیتر به ازای هر فوت مربع از سطح كویل |
|
كویل حرارتی و برودتی 1 ردیفه |
5/0 تا 1 لیتر به ازای هر فوت مربع از سطح كویل |
|
دیگ چدنی پره ای |
1 تا 2 لیتر به ازای هر 1000 كیلوكالری ظرفیت دیگ |
|
دیگ فولادی فایر تیوب |
5/2 تا 4 لیتر به ازای هر 1000 كیلوكالری ظرفیت دیگ |
|
منبع آبگرم دو جداره |
1/0 تا 2/0 لیتر به ازای هر لیتر ظرفیت منبع آبگرم |
مراحل ساخت ونصب مخزن تحت فشار
سه شنبه 15 شهریور 1390
مخزن تحت فشار محفظه یا ظرفی است که مطابق تعاریف و محدوده کاری ASME SEC VIII بوده که بر اساس فشار داخلی یا فشار خارجی طراحی می گردد. جزوه ای كه در ادامه آمده است روشهای طراحی این مخازن را به طور مرتب معرفی می نماید.جهت دانلود بر روی لینك انتهای مطلب كلیك كنید.
لینك دانلود
نمودار محاسبه سطح مقطع كانال
یکشنبه 30 مرداد 1390
نوع مطلب :سیستم های کانال کشی،
- نظرات ()
- برچسب ها: محاسبه ابعاد كانال، كانال كشی، محاسبه كانال، روشهای كانال كشی، محاسبه سایز كانال،
دفعات تخلیه هوا در ساعت برای كاربری های مختلف
یکشنبه 9 مرداد 1390
نوع مطلب :فن و اگزاست فن،
|
محیط مورد نظر |
دفعات تخلیه هوا در ساعت |
|
سرویسهای بهداشتی عمومی |
30-80 |
|
محیط كاری كوره های صنعتی |
30-60 |
|
كارگاه رنگ سازی |
30-60 |
|
كارگاه ریخته گری |
20-40 |
|
نانوایی و سالن پخت قنادیها |
20-40 |
|
انباره های میوه |
20-30 |
|
موتورخانه |
20-30 |
|
كارگاه نقاشی صنعتی |
20-30 |
|
تعمیرگاه خودرو |
20-30 |
|
استخرهای عمومی |
20-30 |
|
رختشوی خانه های عمومی |
20-30 |
|
آشپزخانه های عمومی و صنعتی |
15- 25 |
|
مساجد و حسینیه ها |
10-20 |
|
لابراتورهای عكاسی و چاپ |
10-20 |
|
سالنهای سینما و تئاتر |
10-15 |
|
آشپزخانه های خانگی |
10-15 |
|
سالنهای ورزشی |
8-15 |
|
كلوپها |
8-10 |
|
سالن اجتماعات و پذیرایی و رستورانها |
8-10 |
|
كارگاه تراشكاری(ماشین ابزار) |
5-10 |
|
سالنهای نگهداری دام و طیور ( مرغداریها) |
5-10 |
|
آسایشگاه و خوابگاه ها |
5-10 |
|
آزمایشگاه و بیمارستانها |
5-8 |
|
بانكها و اماكن اداری |
3-6 |
|
كلاسهای درسی |
2-4 |
جهت محاسبه حجم هوای تخلیه ( اگزاست ) بر حسب مترمكعب بر ساعت از فرمول زیر استفاده می شود :
M3/hr = V × n
V = حجم اتاق بر حسب متر مكعب بر ساعت
n = دفعات تخلیه هوا در ساعت از جدول فوق
ضرایب اطمینان در محاسبات اتلاف حرارتی در زمستان
سه شنبه 4 مرداد 1390
نوع مطلب :محاسبات بار حرارتی،
ضرایب اطمینان در محاسبات اتلاف حرارتی در زمستان
برای جهت شمال شرق : 10%
برای جهت غرب : 5%
برای سطوح بادگیر : 5%-10%
برای تناوب گرمایش:
ساختمان هایی كه فقط در طول روز گرم می شوند : 10%-15%
ساختمان هایی كه در طول روز مورد استفاده قرار نمی گیرند : 25%-30%
ساختمان هایی با تناوب استفاده طولانی : بالاتر از 50%
برای ارتفاع بلند :
برای ارتفاع های بالاتر از 4 متر به ازای هر یك متر ارتفاع اضافی 2.5% به بار اضافه می شود. به طور مثال برای فضایی با ارتفاع 6 متر باید 5% ضریب اطمینان در نظر گرفت.
